新製品スポットライト |Tespro TR-400産業用ルーターの主な特徴

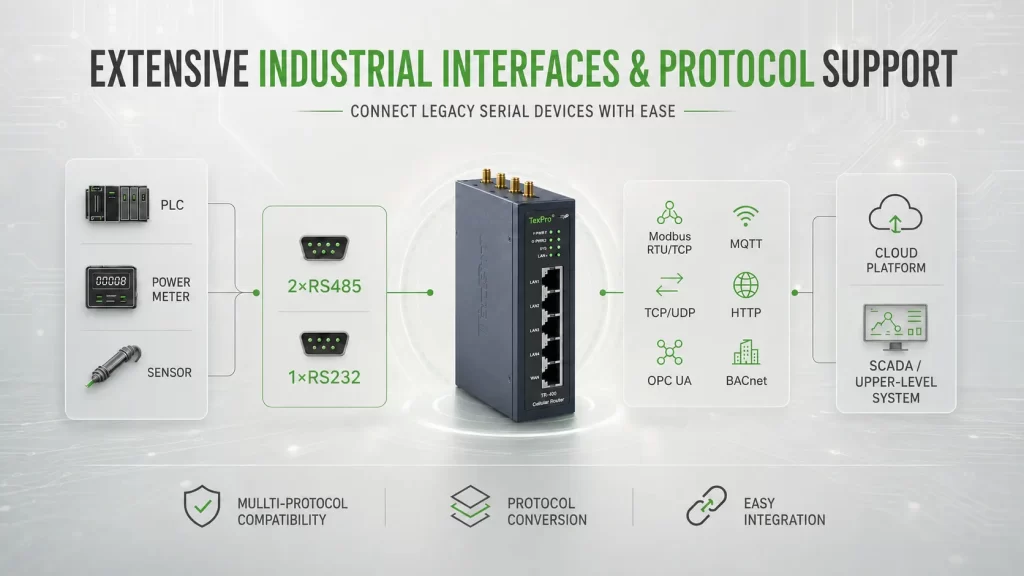

なぜマルチデバイスサイトがネットワーク化が困難になるのか 生産セルや機械室に1つのデバイスだけが存在することはほとんどありません。PLC、HMI、エネルギーメーター、可変周波数ドライブ、センサーはすべて共通のアップリンクを共有する必要があり、一部のデバイスはシリアルリンクで通信します。すべてのデバイスが別々の通信ボックスを必要とする場合、キャビネットの配線、記録、保守がすぐに困難になります。 複数のローカル接続用のルーター1台 Tespro TR-244は、これらの混合産業用ネットワーク向けに設計されています。2G/3G/4Gセルラー接続、1つのWANポートと4つのLAN 10/100 Mbpsイーサネットポート、Wi-Fi 4、2つのRS485ポート、1つのRS232ポート、そして4つの設定可能なGPIOチャネルに対応しています。この組み合わせにより、複数のローカルイーサネットデバイスをオンラインに保ちつつ、シリアル機器や基本的なデジタル信号を統合することが可能です。 現場データから遠隔プラットフォームへ ルーターはModbus RTU/TCP、BACnet、OPC UA、一般的な電力メータープロトコルなどのプロトコルに対応し、上流データはMQTT、HTTP/HTTP、TCP、UDP経由で送信可能です。実際には、サイトは異なる機器タイプからデータを収集し、必要な情報のみをクラウドプラットフォーム、SCADAサーバー、または顧客のバックエンドに転送できます。 応用例 小規模な製造ラインでは、2台のPLC、1台のHMI、1台の産業用カメラコントローラー、複数のRS485エネルギーメーターが設置されていることがあります。イーサネットデバイスはLANポートを使用でき、メーターはRS485バスを共有し、工場ネットワークが利用できない場合や意図的に分離されている場合には4Gが外部接続を提供します。ルーターはTesproOSを通じてリモートでメンテナンスすることも可能で、ネットワーク構成のための現地サービス訪問回数を削減できます。 最適適合アプリケーション 「複数のLANポートとRS485を備えた4G産業用ルーター」を探すユーザーは、通常、具体的な統合問題に直面します。コンテンツはその問題に直接答えるべきです:TR-244は、複数の有線デバイス接続、シリアル統合、セルラーバックホール、集中管理を1台の産業用ルーターにまとめるプロジェクトに適しています。 FAQ TR-244はリンクバックアップに対応していますか? はい。この製品はデュアルSIMまたはeSIMのオプションをサポートし、複数のアップリンク方式を使ってネットワークの利用可能性を向上させます。 TR-244はデータを直接IoTプラットフォームに送信できますか? はい。MQTT、HTTP/HTTPS、TCP、UDP などの一般的な上流通信方式をサポートしています。 TR-244は何台のローカルデバイスを接続できますか? ルーターは複数のイーサネットLANポートとRS232、デュアルRS485、設定可能なGPIOを提供しているため、複数のIPおよびシリアルデバイスが1つの管理された産業用アップリンクを共有できます。 TR-244は工場の後付けプロジェクトに有用ですか? はい。イーサネットとシリアルインターフェースの組み合わせにより、既存のPLC、メーター、コントローラーを維持しつつセルラー接続を追加する必要があるサイトに実用的です。 TR-244はリモートで管理できますか? はい。TesproOSはリモート設定および保守機能をサポートし、サービスチームが分散したインストールを管理するのに、すべての現場を訪問して日常的なネットワーク変更を行うのを支援します。

PLCリモートアクセス用のVPN対応産業用ルーターは、遠隔地および/または監視されていない現場のエンジニアとPLC機器間に安全な通信チャネルを作成します。これにより、リモート診断作業、プログラミングやパラメータ調整、HMIへのアクセス、機器の試運転が可能であり、すべて公共インターネットに接続する必要がありません。 Tesproでは、PLCリモートアクセスを単にSIMカードを設置してVPNを有効にするだけでなく、OTネットワークエンジニアリングのタスクと見なしています。信頼できるソリューションは、セルラーの可用性、VPNトポロジー、PLCプロトコル、IPルーティング、サイバーセキュリティ、フェイルオーバー、長期的なデバイス管理に対応しなければなりません。 産業用VPNルーターがPLCに接続する方法 典型的な接続経路は以下の通りです: エンジニアリング:PC→VPNゲートウェイまたはプラットフォーム→セルラーネットワーク→産業用ルーター→イーサネットLAN→PLC PLCはルーターの背後にあるプライベートLAN上に残ります。エンジニアの認証後、ルーターは承認されたPLCアドレスとサービスポートへのトラフィックのみを許可します。 PLCリモートアクセス用のVPNを搭載した産業用ルーターは以下をサポートできます: ・PLCの故障コードおよび動作状態診断 •オンライン変数およびI/O監視 •認可パラメータ調整 •PLCプログラムのアップロードおよびダウンロード ・HMIや産業用コンピュータへのリモートアクセス ・試運転およびソフトウェアアップデートのサポート ・複数の遠隔局への集中アクセス プログラムの変更は機械の運用に影響を与えることがあります。したがって、リモート保守手順には認可、PLCプログラムバックアップ、バージョン管理、現場安全確認、定義されたロールバック計画を含めるべきです。 VPNアクセスと他の方法との比較 VPNはセキュリティ、管理しやすさ、運用コストを比較して選択すべきです。 アクセス方法 セキュリティ管理 実務的な制約 VPNトンネル 暗号化、認証、ルーティング、ファイアウォールポリシー 正しい証明書とネットワーク設定が必要です ポートフォワーディング 限定的な制御 PLC関連ポートを外部スキャンにさらす ベンダークラウドアクセス 集中アクセスとデバイス管理 プラットフォームとコントローラーの互換性によります プライベートAPN ...

高度な計測インフラは連続的な高帯域幅アプリケーションではありません。通常は、小規模で定期的なメーターの読み取り、スケジュールされたコマンド、イベントアラーム、そして停電後の時折のバーストを運びます。したがって、エンジニアリングの課題はピーク速度だけでなく、数千の分散サイト間で安全で観察可能なデータパスを維持することです。 TesproOSリモート管理を備えた産業用ルーターは、現場機器とユーティリティプラットフォームを接続し、エンジニアがネットワーク設定、セキュリティポリシー、ソフトウェアバージョン、デバイスの状態を集中管理できるようにします。 産業用ルーター'AMIネットワークにおける s の位置 一般的なAMIデータパスは以下の通りです: スマートメーター→データ集中器やゲートウェイ→産業用ルーター→セルラー/イーサネットWAN→HES、MDMS、ユーティリティクラウド これらの構成要素は互換性のあるものとして扱うべきではありません。 構成要素 主な責任 スマートメーター 記録消費、状況、メーターイベント データ集中装置 複数のメーターからのデータを集約 産業用ゲートウェイ プロトコルを解析し、エッジ処理を実行します 産業用ルーター WANルーティング、VPN、ファイアウォール、フェイルオーバーを提供します HES/MDMS メーターデータの収集、検証、保存、分析を行います TesproOSリモート管理を備えた産業用ルーターは、主にWAN通信層の保護と維持を行います。もしプロジェクトがメータープロトコル変換、データ正規化、オフラインレコード保存も必要とする場合は、これらの機能が集中器、ゲートウェイ、または選択されたルーター構成で確認されなければなりません。 なぜTesproOSのリモート管理が重要なのか 5台のルーターを個別に管理するのは実用的かもしれません。しかし、変電所、変圧器キャビネット、キャンパス、商業施設にまたがる数百台のルーターを管理するのは現実的ではありません。設定ドリフトは、APN設定、VPNパラメータ、ファイアウォールルール、ファームウェアバージョンなどで発生し、すべての拠点が元々同じテンプレートを使用していても起こり得ます。 TesproOSは、互換性のあるTesproデバイス向けの共通ソフトウェア基盤を提供し、以下のような機能をサポートします。 •ウェブベースの構成 ・リモート状態およびアラーム監視 ・FOTA/SOTAソフトウェアのアップグレード • バッチ構成 ・VPNおよびファイアウォール管理 ...
