データ伝送ユニット
Product ID: TD-DTU-PRO
TDU-PROメーター読み取りは、外部電源に接続せずにデータを収集し遠隔で送信できる装置です。これは、自前の大容量バッテリーを備えているため、現地に電源が供給されていない地域でのデータ取得や送信の問題が解決されるからです。
-
パワー
9-36VDC
-
無線
4G/Bluetooth
-
ボーレート
300-115200bps
-
温度
-35~ 75°C
今すぐ無料見積もりを取得
データシートダウンロード
Features
製品紹介
TDU-PROはデータ取得および遠隔伝送装置であり、内蔵大容量バッテリーを備えているため、外部電源の必要性がなくなり、2G 4Gの多周波数帯域とGNSS測位機能を備えています。これにより、現地で電力供給が利用できない国や地域で遠隔データ取得と送信が可能です。
無線通信機器はMini-PCIE標準インターフェースの設計に基づき、異なる周波数帯域のモジュールをサポートし、世界中の特定の国や地域の無線ネットワークに接続できます。
強い互換性
さまざまな光電ポートや、現地メーターのさまざまな通信インターフェースへのゲートキーピングを容易にします。
利用可能な範囲
プラグアンドプレイモードで様々なプロトコル設定を使用可能(開発不要)。また、リモートコントロールや環境データの収集などの現地アプリケーションの発展も可能にしています。
マルチモード全ネットワーク接続
各国の通信カードが異なるため、2G/3G/4Gや様々なデータパケットをユーザーの意思で選択できます。Tesproの通信カードは世界中で使用可能です。
インテリジェント自動メーター読み取り補助
設置して、あとは任せてください。自動的かつ理想的にはメーター測定作業を完成させます。TA - DTU LTE Pro のスマートバージョンは、通信コストを大幅に削減する可能性があります。
Tech Specs
計測機器の技術データ
| カテゴリー | アイテム | 特徴 |
| 基本情報 | 電源供給 | 直流:9-36VDC |

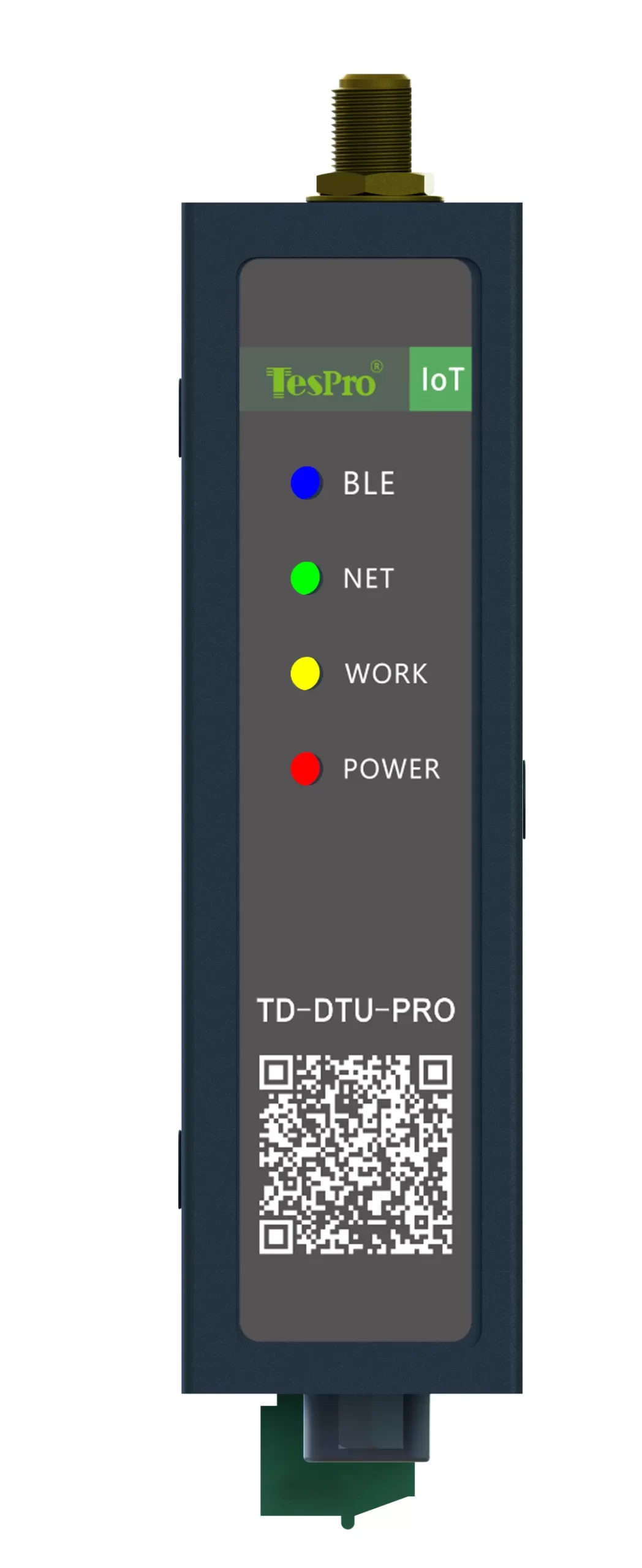

| インジケーターランプ | 電源/ネットワーク/通信/Bluetooth | |
| 地域/チャンネル | グローバル | |
| 基準寸法 | 41mm*95mm*103mm | |
| 周波数帯情報 | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS、GLONASS、BDS、Galileo、QZSS(オプション) | |
| データ情報 | LTE-FDD | 最大10 Mbps(ダウンリンク)/5 Mbps(アップリンク) |
| LTE-TDD | 最大8.96 Mbps(ダウンリンク)/3.1 Mbps(アップリンク) | |
| WCDMA | 最大384kbps(ダウンリンク)/384kbps(アップリンク) | |
| エッジ | 最大296 kbps(ダウンリンク)/236.8 kbps(アップリンク) | |
| GPRS | 最大107 kbps(ダウンリンク)/85.6 kbps(アップリンク) | |
| 出力電力 | LTE-FDD | クラス3(23 dBm±2 dB) |
| LTE-TDD | クラス3(23 dBm±2 dB) | |
| WCDMA | クラス3(24 dBm 1/-3 dB) | |
| GSM850 | クラス4(33 dBm±2 dB) | |

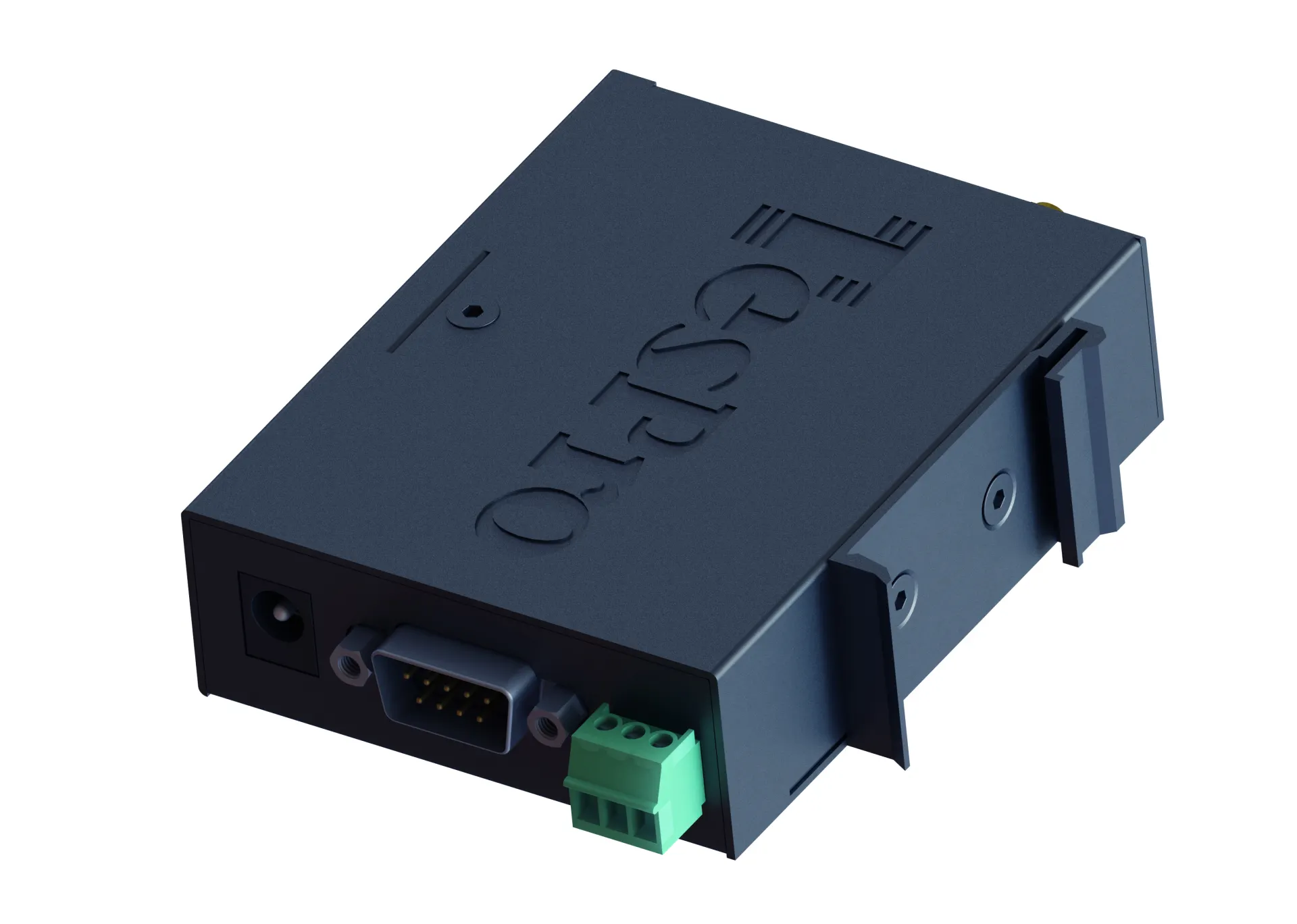

| シリアルポートパラメータ | シリアルポートの数 | 1×RS232,1×RS485(同時運用可能) |
| シリアルポートピン | RS232-ターミナル(V/TX/RX/GND)、RS232-DB9(2-RX/3-TX/5-GND)、RS485-ターミナル(A/B/G) | |
| データビット | 7,8 | |
| ストップ・ビッツ | 1,2 | |
| パリティビット | なし、奇数、偶数 | |
| ボーレート | 300-115200bps | |
| インターフェースおよびその他 | SIMカードスロット | 外部SIMカードスロット、標準ミニSIMです |
| Bluetoothアンテナ | 1本のBluetoothアンテナ、SMAオスネジ(内側の穴付き) | |
| 4Gアンテナ | 4Gアンテナ1本、内側の穴付きSMAオスねじ | |
| リロードボタン | ボタンホール | |
| 電源ソケット | DCソケット | |
| ネットワークとプロトコル | ネットワークプロトコル | TCP/UDP/MQTT |
| 動作モード | TCP クライアント、UDP クライアント、MQTT クライアント | |
| SSL暗号化 | サポート | |
| MQTT送信 | サポート | |
| DUPのトランスミッション | サポート | |
| 温度・湿度範囲 | 動作温度 | -20~ 60°C |
| 作動湿度 | 5%~95%(非凝縮) | |
| 保管温度 | -20~ 60°C | |
| 貯蔵湿度 | 5%~95%(非凝縮) | |
| 信頼性 | 逆極性保護 | サポート |
| 過電圧および過電流保護 | サポート | |
| 雷の防護 | サポート | |
| サージプロテクション | サポート |
Product Dimensions
Explore our Solutions
スマートメータリング通信ソリューション
多様な計測要件に応じて安定かつ効果的なデータ伝送を提供するマルチプロトコル光取得装置の提供。
Case
製品ケース

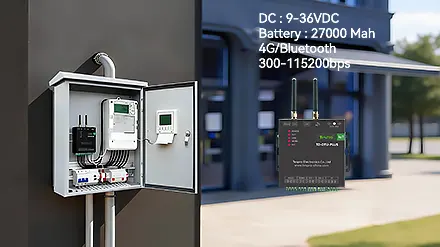

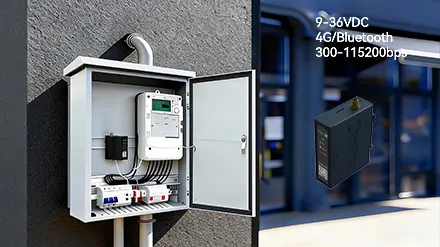

TDU-PROは配電キャビネットレールに取り付けられ、電圧、電流、力率などのデータを測定し、それらを電力監視システムに送信することができます。これにより、異常や対策を容易に特定し、対処できるようになります。
