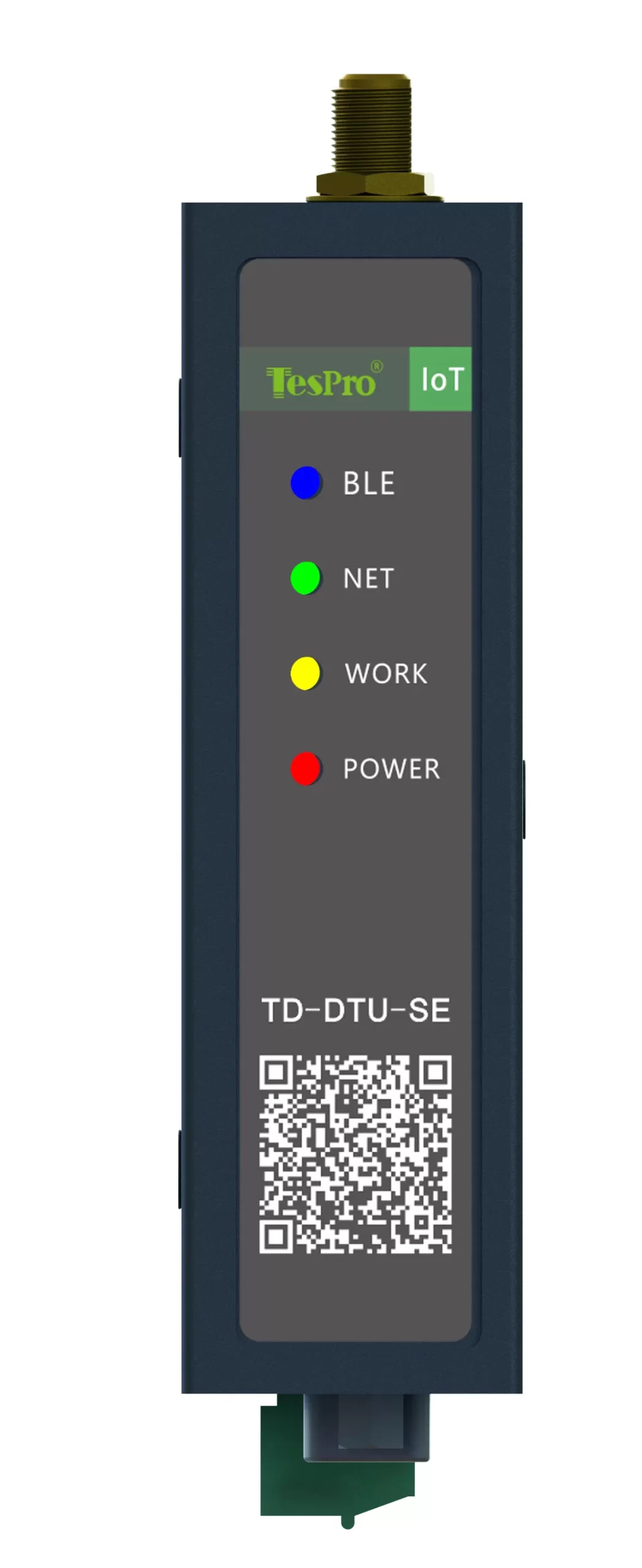

データ伝送ユニット
Product ID: TD-DTU-SE
TD-DTU-SEスマートメーターデータ転送ユニット4Gは、大容量バッテリーを内蔵した4Gデバイスであり、外部電源の使用を必要とせず、電源が不在時にもデータを収集・送信できるため設定可能です。
-
パワー
9-36VDC
-
無線
4G/Bluetooth
-
ボーレート
300-115200bps
-
温度
-35~ 75°C
今すぐ無料見積もりを取得
データシートダウンロード
Features
製品紹介
このデバイスは4G Cat-1無線伝送モジュール、2G 4Gネットワーク、GNSS位置情報を備えており、各国や地域の要求や周波数帯に応じて2G 4Gネットワークに変換できるため、電源が供給されていない場合でも遠隔でデータを取得・送信することが可能です。
この装置は内蔵の大容量バッテリーを使用しており、外部電源を不要し、追加の電力を必要としないため、遠隔でデータの取得・送信が可能です。
強い互換性
複数の光電ポートを搭載し、現地メーターの異なる通信インターフェースにも対応可能です。
利用可能な範囲
水道メーター、電気メーター、ガスメーター、熱計のすべてのプロトコルが、追加開発なしでプラグアンドプレイできるようにサポートされています。DTUはリモートコントロールおよび環境データ収集を実現しています。
マルチモード全ネットワーク接続
異なる通信カードを使用する国別は、ユーザーが2G/3G/4Gおよびさまざまなデータパケットを自由に選択できると述べています。
Tesproが提供する通信カードは世界中で使用可能です。マルチモードフルネットワークに対応しており、グローバル通信ネットワークで動作するのに適していますが、新しい通信カードを購入して挿入し、それを使えば十分です。
サポートプロトコルとメソッド
多くのプロトコルが存在することは認識しており、対応する機器は煩わしいものになる可能性があります。しかし、HHTはどのプロトコルでも動作します。
Tech Specs
計測機器の技術データ
| カテゴリー | アイテム | 特徴 |
| 基本情報 | 電源供給 | 直流:9-36VDC |
| インジケーターランプ | 電源/ネットワーク/通信/Bluetooth | |
| 地域/チャンネル | グローバル | |
| 基準寸法 | 107mm*77mm*25mm | |
| 周波数帯情報 | LTE-FDD | B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
| LTE-TDD | B38/39/40/41 | |
| WCDMA | B1/2/4/5/6/8/19 | |
| GSM/EDGE | B2/B3/5/8 | |
| GNSS | GPS、GLONASS、BDS、Galileo、QZSS(オプション) | |
| データ情報 | LTE-FDD | 最大10 Mbps(ダウンリンク)/5 Mbps(アップリンク) |
| LTE-TDD | 最大8.96 Mbps(ダウンリンク)/3.1 Mbps(アップリンク) | |
| WCDMA | 最大384kbps(ダウンリンク)/384kbps(アップリンク) | |
| エッジ | 最大296 kbps(ダウンリンク)/236.8 kbps(アップリンク) | |
| GPRS | 最大107 kbps(ダウンリンク)/85.6 kbps(アップリンク) | |
| 出力電力 | LTE-FDD | クラス3(23 dBm±2 dB) |
| LTE-TDD | クラス3(23 dBm±2 dB) | |
| WCDMA | クラス3(24 dBm 1/-3 dB) | |
| GSM850 | クラス4(33 dBm±2 dB) | |
| シリアルポートパラメータ | シリアルポートの数 | 1×RS232,1×RS485(同時運用可能) |
| シリアルポートピン | RS232-ターミナル(V/TX/RX/GND)、RS232-DB9(2-RX/3-TX/5-GND)、RS485-ターミナル(A/B/G) | |
| データビット | 7,8 | |
| ストップ・ビッツ | 1,2 | |
| パリティビット | なし、奇数、偶数 | |
| ボーレート | 300-115200bps | |
| インターフェースおよびその他 | SIMカードスロット | 外部SIMカードスロット、標準ミニSIMです |
| Bluetoothアンテナ | 1本のBluetoothアンテナ、SMAオスネジ(内側の穴付き) | |
| 4Gアンテナ | 4Gアンテナ1本、内側の穴付きSMAオスねじ | |
| リロードボタン | ボタンホール | |
| 電源ソケット | DCソケット | |
| ネットワークとプロトコル | ネットワークプロトコル | TCP/UDP/MQTT |
| 動作モード | TCP クライアント、UDP クライアント、MQTT クライアント | |
| SSL暗号化 | サポート | |
| MQTT送信 | サポート | |
| DUPのトランスミッション | サポート | |
| 温度・湿度範囲 | 動作温度 | -20~ 60°C |
| 作動湿度 | 5%~95%(非凝縮) | |
| 保管温度 | -20~ 60°C | |
| 貯蔵湿度 | 5%~95%(非凝縮) | |
| 信頼性 | 逆極性保護 | サポート |
| 過電圧および過電流保護 | サポート | |
| 雷の防護 | サポート | |
| サージプロテクション | サポート |
Product Dimensions
Explore our Solutions
スマートメータリング通信ソリューション
多様な計測要件において安定かつ効率的なデータ伝送を提供するマルチプロトコルの光取得製品を提供します。
Case
製品ケース
2024年10月22日 - ロンドン - 英国の大手電力会社が、計量システムの近代化を目的として、当社のダイレクトサプライを通じて320台のTD-DTUシステムを発注しました。
この機器は、イングランド、スコットランド、ウェールズにおける全国規模のスマートメーターの導入を促進し、住宅・商業用電気、水道、ガスメーターに関する情報収集や英国スマートメーター仕様に準拠します。
TD-DTUの主な機能は、統合データストレージにより現場職員によるノートパソコン使用を不要にし、高速伝送により機器の負荷や遅延を軽減し、問題なくクラウドへデータを送信することです。
ユニットはかつてのやり方を一変させました。手動やミスが多い伐採や扱いにくいギアは過去のものとなりました。オンライン収集により精度が向上し、検証済みのデータを請求・分析や管理時間に組み込みます。
クライアントチームは、TD-DTUの展開を過去10年間で最大の効率化変更と呼び、同じサイトへのさらなる修正や判読不能なフィールドノートがなかったと述べています。
これらの装置はイングランド、スコットランド、ウェールズ全域でスマートメーターの全国展開を促進し、家庭・企業の電気、水道、ガスメーターのデータ収集を行い、英国スマートメーター仕様に準拠します。
