キャリブレーション光学プローブ
Product ID: TP-12 Mini Energy Sensor
TP-12光学プローブは光および赤外線パルスを検出し、それらを電気パルスに変換します。2つの電源設定:5V(外部、LED点灯)と3.3V(低消費バッテリー、LED消灯)により、デュアルパワー設計は多様な用途で使用可能です。
-
応用
オンライン電力エネルギー監視
-
パワー
オプション用DC5VDC / DC3.3VDC
-
試合
3M両面テープ(デフォルト)
-
温度
-40°C~ 70°C
今すぐ無料見積もりを取得
データシートダウンロード
Features
製品紹介
TP-12光学走査プローブは、LEDによって発せられる赤外線(IR)光パルスを検出し、それらを電気パルスに変換する能力を備えています。TP-12は2つの電源モードを使用しています。1つのモードでは5Vで駆動され、この電源は外部電源から供給されます。このモードではプローブ上部のLEDインジケーターが点灯します。代替電源は3.3Vで、極めて低消費電力でバッテリー電源システムに使用できます。このモードでは、プローブ上部のLEDが無効になります。

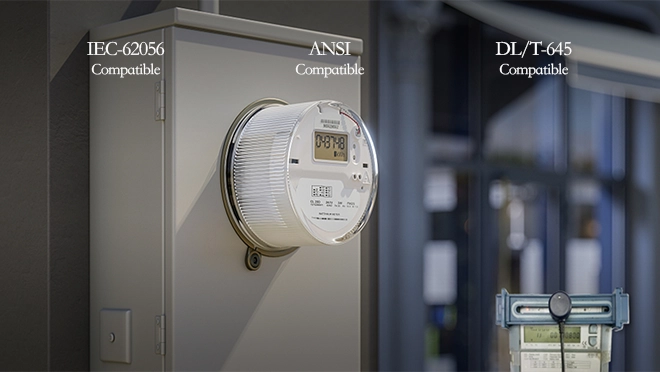

強い互換性
様々な色や波長の光を感知し、光のパルスを電気パルスに変換します。電源モードは2つで、コネクタも異なります。

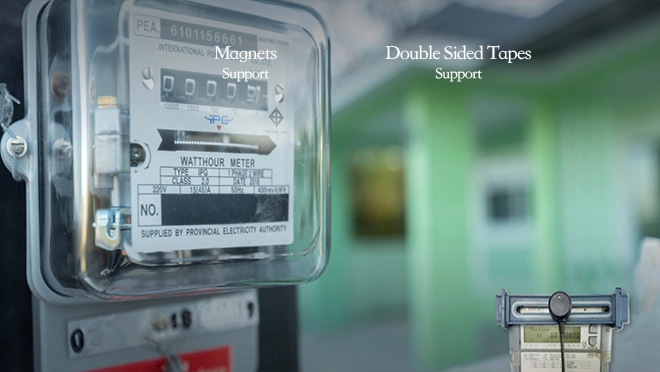

固定法
磁石や両面テープなど、さまざまな固定技術が採用されています。両面テープは、簡単に固定でき保護的に使われています。

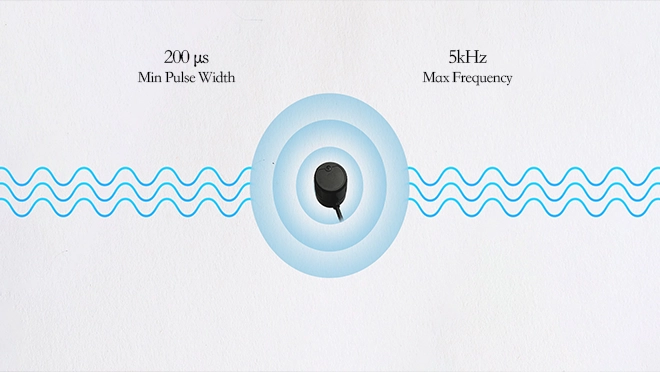

高感度
最大5kHzの周波数、最低200msのパルス幅。様々な色の光を感知し、干渉されにくく、屋内外で使用できます。

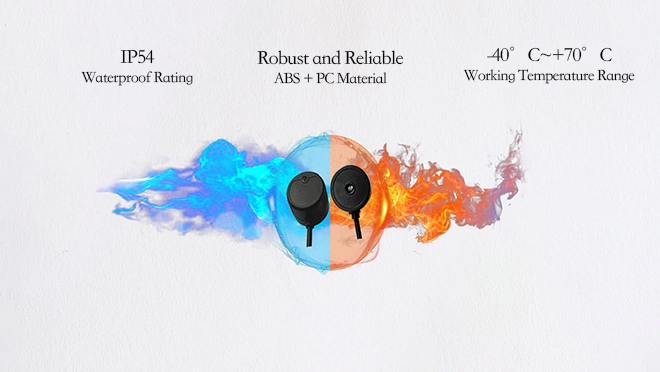

過酷な環境での優れたパフォーマンス
100%PC製で、夏の日差しや冬の吹雪でも使用できます。トップレベルの筐体、強力な磁石、長持ちするケーブルを備えています。
Tech Specs
計測機器の技術データ
| カテゴリー | アイテム | 特徴 |
| パワー | 電源供給 | オプションとしてDC 5VDC/DC3.3VDC 5V電源、LEDインジケーター付き 3.3V電源駆動、LEDインジケーター無効 |
| 出力レベル | TTL(時間経常時)と1MのVへの負荷が推奨されています | |
| 消費電力 | スタンバイ時は1μA未満 140μA未満の瞬間パルス電流 |
|
| ケーブルとインターフェース | ケーブルの長さ | ノーマルは1ヶ月、オプションは2ヶ月/3ヶ月です |
| コネクター | 通常はコネクタのない裸の配線 カスタマイズ可能なコネクタも利用可能です |
|
| 機械的および囲い | 機械的 | PC |
| 環境 | 環境 | 適用温度:通常時-40°C~70°C |
| 寸法 | 直径と高さ | 直径22mm/高さ17mm |
| 重量 | 16 gr | |
| 付属品 | プローブ器具 | 3M両面テープ(デフォルト) オプション用の磁石/貼着式ストリップ |
| 物理的仕様 | 保護クラス | IP 54 |
Explore our Solutions
スマートメーターのための信頼性の高い光通信
現代のAMIシステムは、メーターレベルで一貫性のある正確なデータ収集を求めています。手読みで読むため時間がかかり、誤りも多かったです。
Tespro TP-BTおよびUSBシリーズの光学プローブは、光ポートを通じてデータの自動取得を可能にし、ほとんどのメーターブランドやプロトコルに対応していました。BluetoothおよびUSBモデルは、現場でもデスクトップでも柔軟に対応していました。
Case
製品ケース
ある太陽光発電プロジェクトの開発者は、遠隔バッテリー駆動の監視システムのエネルギーデータ収集に問題を抱えていました。電流探査機は電力を過剰に消費し、バッテリー駆動の装置は短時間で消耗し、オフグリッドの太陽光発電設備にメンテナンス担当者が時折訪問しなければなりませんでした。しかし、この方法は太陽エネルギーの出力やシステムの性能を円滑に監視することができませんでした。
この問題は、超低消費電力設計でスタンバイ時に1mA未満、パルス電流も最小限に抑えられるTesproのTP-12ミニ光学プローブによって解決されました。二重電源接続は、プロジェクトのバッテリー駆動の家電と容易に統合され、エネルギーの過剰消費を避けました。
小型で軽量なフラッデンプローブと柔軟な取り付け能力により、太陽エネルギー計への取り付けが非常に容易であり、光や赤外線パルスを検出する能力により、データの正確な記録が確実になりました。これは、遠隔太陽光プロジェクトで長期かつ低メンテナンスのエネルギー監視を提供することで解決される予定でした。
