キャリブレーション光学プローブ
Product ID: TP-16 Portable
Tespro China TP-16スマートメーター光学プローブは、PRS1.3およびPWS1.3に準拠した携帯型メーターと組み合わせており、世界標準の電子メーターで送信されたパルスを受信し、それを電気パルスとして検証します。
-
応用
電子エネルギー計への応用
-
パワー
DC12V±10%(デフォルト)、DC24V(オプション)
-
留め具
強い磁気接着
-
温度
-40°C~ 70°C
今すぐ無料見積もりを取得
データシートダウンロード
Features
製品紹介
TP-16光学走査プローブは、中国のTespro社が設計した機器で、それぞれPRS1.3およびPWS1.3の機器に適合し、専用コネクター付きの携帯型メーター試験装置として使用されます。また、世界中の電子エネルギーメーターのパルス取得にも主に適しており、検証機器と連携して検証ミッションを遂行することも可能です。
TP-16光学走査プローブは、LEDから発せられる光および赤外線パルスを検出し、それを電気パルスに変換することが可能です。TP-16光学パルスセンサープローブは、Tespro Chinaによって最初に開発され、回路やケースのカスタマイズ、OEM/ODMのカスタマイズに対応しています。

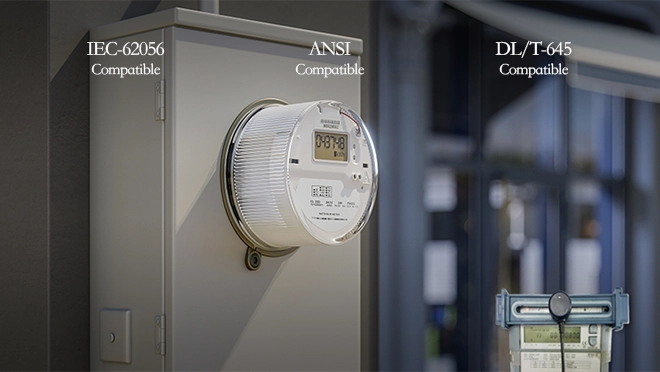

強い互換性
センサーは様々な色や波長の光を感知し、光のパルスを電気パルスに変換します。12/24 VDCと異なるコネクタに電源を供給しています。

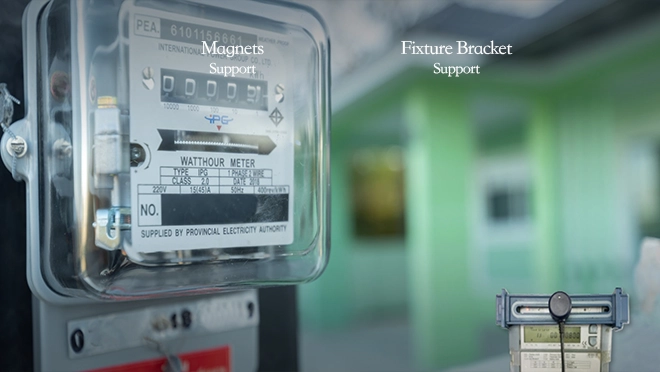

固定法
完璧にフィットし、磁石やフィッティングブラケットなど様々な方法で固めることができます。

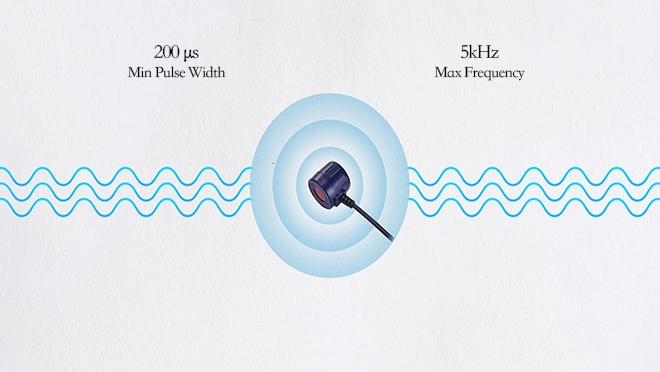

高感度
200msのパルス幅、5kHzの周波数を搭載していました。光の色のさまざまな変化を感知し、簡単には乱されず、屋内外で使えます。

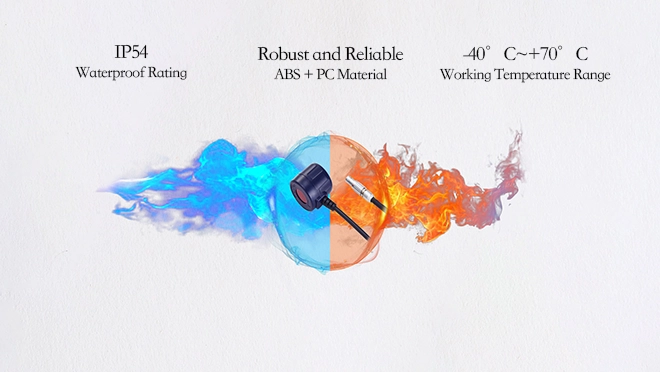

過酷な環境での優れたパフォーマンス
100%PCで製作され、過酷な条件下でも使用可能です。高レベル筐体、強力な磁石、長寿命ケーブルを備えています。
Tech Specs
計測機器の技術データ
| カテゴリー | アイテム | 特徴 |
| パワー | 電源供給 | DC5V±12%≤10mA(デフォルト) オプションとしてDC24V |
| 出力パルス | 高電圧≥4.0V、低レベル≤0.3V、 正の電気パルス DC5V/DC12~24V(オプション) |
|
| ケーブル | ケーブルの長さ | ノーマルは3歳、オプションは2歳 |
| インターフェース | コネクター | 計器用専用のLemoコネクタ それぞれPRS1.3とPWS1.3 |
| 取り付け | 留め具 | 強磁気接着(IEC 62056-21で規定) |
| 機械的および囲い | 機械的 | PC |
| 環境 | 環境 | 適用温度:通常時-40°C~70°C |
| 寸法 | 直径と高さ | 光学ポート 直径/高さ 32mm |
| 重量 | 92グレイン | |
| 付属品 | プローブ器具 | TP-GS2のサポート器具 あらゆる種類のメーターへのプローブフィクションに使用できます |
| 磁石保持力 | N40/N52(任意) | |
| 物理的仕様 | 保護クラス | IP 52 |
Explore our Solutions
スマートメーターのための信頼性の高い光通信
現代のAMIシステムは、メーターでの安定的かつ正確なデータキャプチャを必要とします。メーターの読み取りは時間がかかり、誤差も起こりやすかったです。
TP-BTやUSBシリーズなどのTespro光学プローブは、光ポートを通じて自動的にデータを取得でき、異なるメーターブランドやプロトコルに対応していました。BluetoothおよびUSBモデルは現場やデスクトップでの柔軟性を備えていました。
Case
製品ケース
別の計測サービス会社は、現地でのメーター点検でプローブの互換性が悪く、専用のPRS1.3/PWS1.3計測機器コネクターが取り付けられなかったため、電力や熱計のプローブを点検するために、データの精度を損なう扱いにくいアダプターを使用せざるを得ませんでした。
この問題は、追加のアダプターなしでPRS1.3およびPWS1.3デバイスにカスタムマッチングされたTP-16 Lemoコネクタを提供し、直接かつ安定した接続を提供するTespro TP-16キャリブレーション光学プローブで解決されました。光や赤外線パルスを検出する能力により、正確なエネルギーデータを取得するための電気パルスへの効果的な変換が保証されました。
強力な磁気グリップとオプションのTP-GS2マウントにより、どんなメータータイプにもしっかりと取り付けることができ、頑丈なABS PCケースは頻繁なフィールド使用にも耐えました。これにより検証プロセスが非常に容易になり、品質チェックにおいて一貫した方法でデータが収集され、手間がかかりませんでした。
